1.1 概述

HX-II型呼吸器綜合檢測儀是一臺由計算機控制的自動化呼吸器綜合檢測儀。用于測定空氣呼吸器以及其他型式的呼吸保護裝置的綜合性能，適用于消防部隊的呼吸器檢測維修站，呼吸保護產品檢測機構以及呼吸器制造廠對呼吸器產品性能進行綜合檢測和評定。

1.2 構造和工作原理

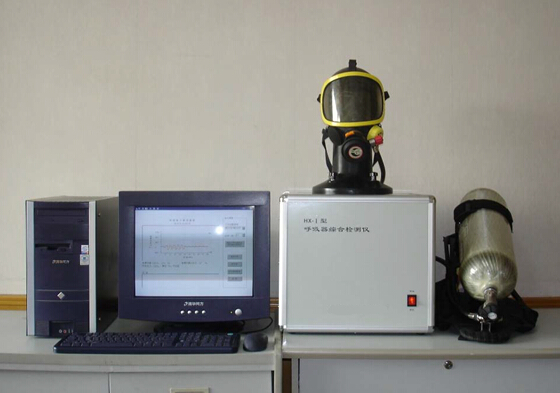

HX-II型呼吸器綜合檢測儀由試驗頭模、人工肺、計算機、打印機和高壓總管組成。

1.2.1試驗頭模

試驗頭模用于測試時佩戴被測呼吸器面罩。試驗頭模安裝在人工肺頂蓋上。

HX-II型呼吸器綜合檢測儀只能用于測試全面罩呼吸器，不能直接用于測試半面罩呼吸器。因為半面罩不能罩住試驗頭模左眼上的取樣口，不能取得呼吸時面罩內的壓力。

1.2.2 人工肺

人工肺有一個外殼，外殼面板上有一個電源指示燈和一個電源開關，用于接通機內電源。外殼后面有一個電源接口用于接入220V電源。有一個數據輸入/輸出接口，在外殼的背面左側有一個高壓接口。

注意：當人工肺正在工作時不要去堵塞試驗頭模的嘴！當試驗頭模的嘴被堵塞時波紋管內壓力將會大大增加，波紋管內壓力太大會損壞機器。

1.2.3 計算機

HX-II型呼吸器綜合檢測儀的計算機內有一個專用子目錄，該目錄內有HX-II型呼吸器綜合檢測儀專用操作軟件。用戶不能任意修改或刪除該目錄以及目錄中的文件。計算機在不作檢測時，亦可作普通計算機使用。

HX-II型呼吸器綜合檢測儀使用的操作軟件，采用全中文界面，計量單位采用國際單位制。用戶完全在中文環境下與檢測儀進行人機交流，并打印出中文檢測報告。

注意：與HX-II型呼吸器綜合檢測儀配套的計算機應是專用計算機，不能隨意用其它計算機來更換它。不要試圖去打開它的文件或修改文件。

1.2.4 打印機

打印機用于打印檢測結果的報告，打印機與計算機連接，HX-II型呼吸器綜合檢測儀檢測結果可在打印機上打印出來。

1.2.5 高壓總管

高壓總管在快速測試模式下使用，高壓總管的一端連接在檢測儀后面的高壓接口上，另一端與被測呼吸器的減壓器輸入口連接，還有一端與氣源連接，氣源可以是呼吸器的氣瓶或其他氣源。

注意：不能改變高壓總管的構造。

1.3 工作定額

工作定額為人工肺中每次呼出或吸入的空氣量。HX-II型呼吸器綜合檢測儀有3種不同的工作定額可供選擇：

（1） 國家標準工作定額 40升/分

（2） 國際標準工作定額 50升/分

（3） 國際最大工作定額 100升/分

在操作軟件的指令菜單中列出了上述3種工作定額，根據你的需要選擇工作定額后，人工肺就會按照選定的工作定額工作。

1.4 主要技術參數

壓力測試精度 ±1%

呼吸氣量精度±5%

呼吸頻率精度 ±5%

外形尺寸 420×410×385(不包括頭模)

質量 25KG

1.5使用環境條件

環境溫度 5℃～40℃

相對濕度 ﹤85%

電源電壓 200V～240V 50Hz 單相< 2A
